ウルトラオーバル Type S

形式:LUS, LUJ, LCS, LBS, LQS, LCJ, LBJ

液体

気体

蒸気

ウルトラオーバル Type S_容積流量計_01

ウルトラオーバル Type S_容積流量計_02

ウルトラオーバル Type S_容積流量計_01

ウルトラオーバル Type S_容積流量計_02

水、石油類、溶剤など幅広い流体に対応する高精度な容積流量計です。
現場で瞬時・積算流量表示ができ、外部出力も可能です。




  • 高機能・高性能
  • 高温・低温対応製品
  • 防爆
  • 電池式
特長
製品仕様
ドキュメント

表示部の大型化!見やすい表示!

●表示器を限界まで大画面化
●背景色にオレンジLCDを採用
●バーグラフの追加で瞬時流量も直感的に表現
●単位表示も大きく見やすく

より使いやすく、様々な機能を追加

新開発のタッチスイッチ

手袋越しでも違和感なく操作可能

自己診断機能による各種アラーム

本体部の摩耗状況を推測し
メンテナンス時期をアナウンス

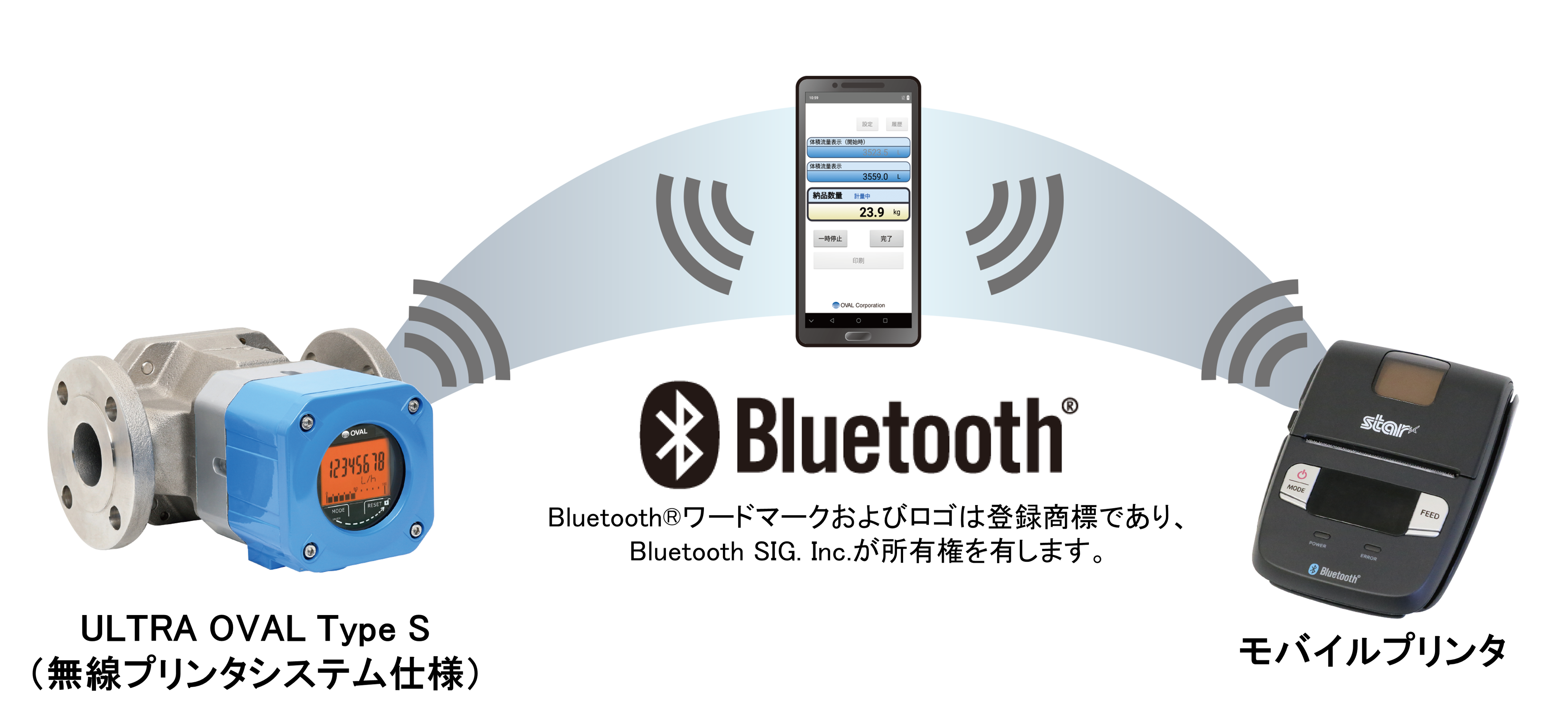

無線プリンタシステム仕様

付属のスマートフォンとモバイルプリンタにより、積算流量の履歴管理と伝票出力を可能としたパッケージシステムです。
ローリ車による配送用途に最適です。
※:Bluetooth®ワードマークおよびロゴは登録商標であり、Bluetooth SIG. Inc.が所有権を有します。

その他の特長

●高精度:±0.5%RD(オプション:±0.2%RD)
●計量室は滞留部分がほとんどない為、化学液体を始め広範囲の液体に適用可能
●電池駆動タイプあり(電池交換可能)
●低圧力損失、高耐久性

適用流体

ガソリン

灯油

軽油

重油

塗料

一般化学液体

その他

主な仕様

機種 標準形 高温用 低温用
呼び径 10~50mm 20~50mm
接続 JIS 10、16、20、30K フランジ・ASME/JPI 150、300 フランジ
流量範囲 0.2L/h~44m3/h(9形式) 0.05~44m3/h(6形式) 0.03~44m3/h(6形式)
使用温度範囲 -10~+120℃ 120~260℃ -60~+60℃
最高使用圧力 2.94MPa(接続規格による)
精度 表わす量の±0.5%または±0.2%以内
電源 DC電源または電池駆動
本体材料 SCS14
出力 アナログ、パルス
構造 防爆または非防爆、IP66
適用流体 水、ガソリン、軽油、重油、他

※:粘度5mPa・s以上1000mPa・s未満の場合

呼び径80mm以上の概略仕様

呼び径 80~350mm
流量範囲 4~1000m3/h(8形式)
精度 表わす量の±0.5%または±0.2%以内

※:粘度5mPa・s以上1000mPa・s未満の場合

一般仕様書

※ダウンロードには、アンケートのご入力・認証が必要となります。

GBU302-4

39,41,45,50,52,53,55,56,57形(10〜50mm)

GBU303-4

29,60,31,32,33
(80〜200mm/内外筒一体形)

GBU304-4

28,29,60,31,32,33形
(50〜200mm/内外筒別体形)

GBU305-4

28,29,31,32,33形
(50〜200mm/標準ジャケット付、内外筒別体形)

GBU306-4

34,65形(250〜350mm/内外筒一体形、特殊仕様品)
