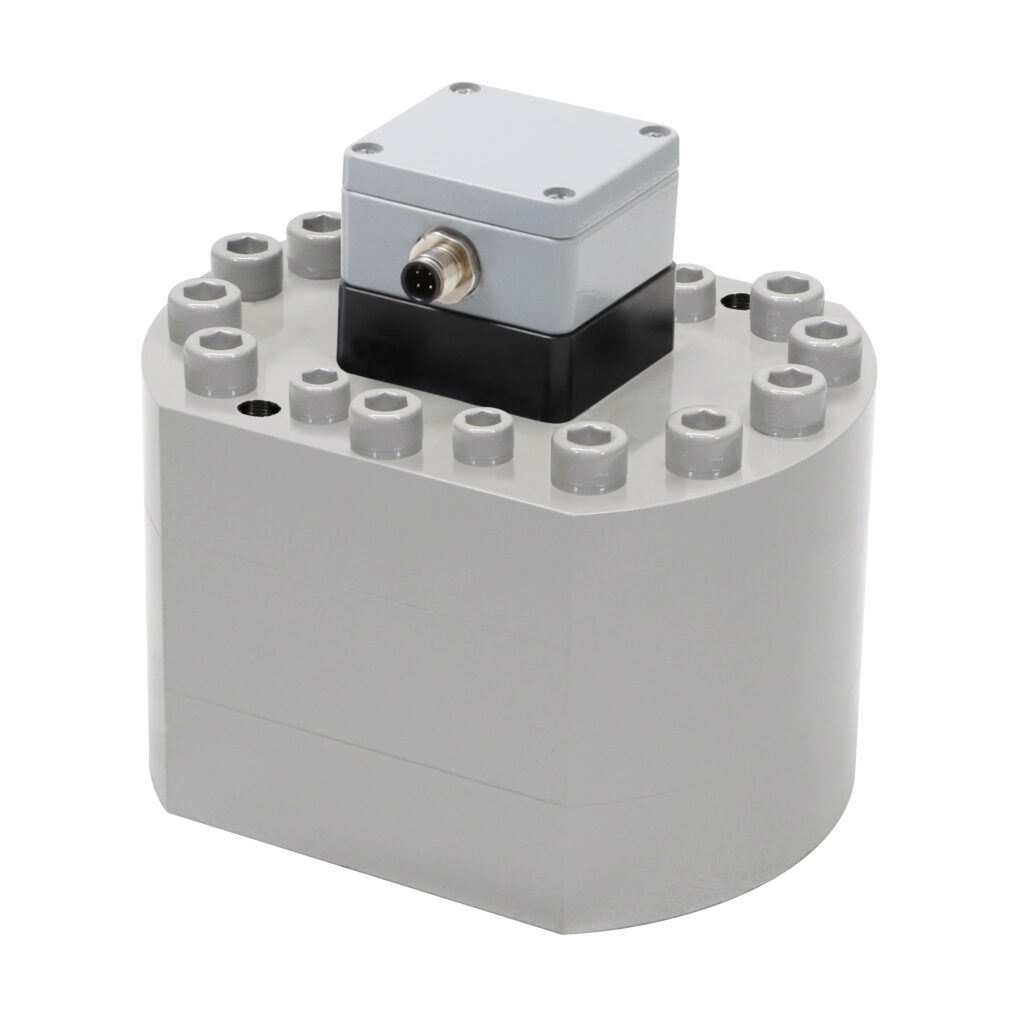

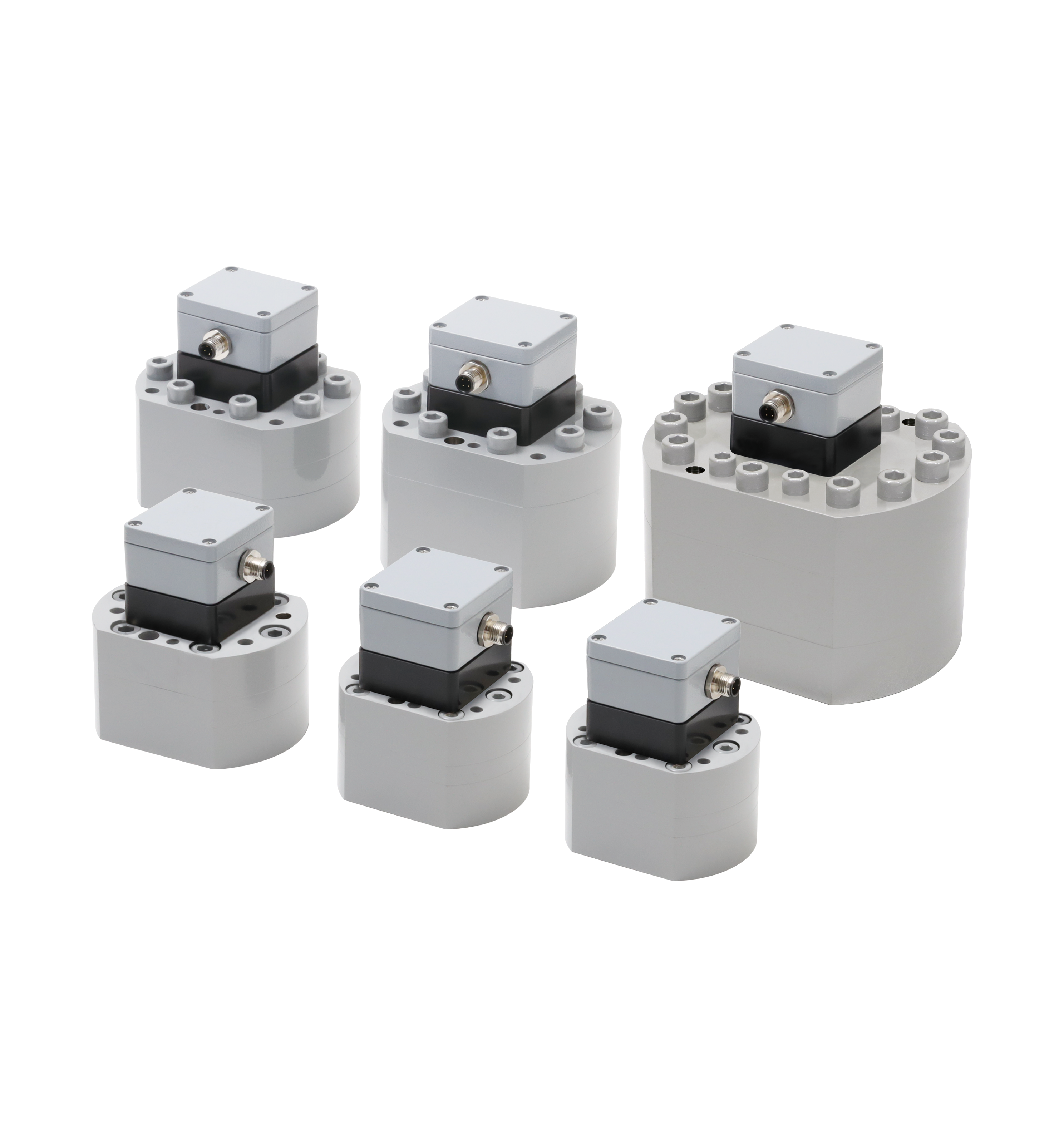

Hi SHOTGEAR LSGPシリーズ

形式：LSGP

液体

気体

蒸気

高精度円ギア容積流量計は、流体が流れることで精密加工された円ギアが回転し、
その回転を非接触に配置された外部検出部で検知し信号出力します。
検知は円ギアの歯を一枚ずつ検知できるため、高応答・高分解能な信号が
得られます。本体は高圧対応の堅牢設計ですので、油圧、自動車用オイルなど、
あらゆるプロセスで使用できます。

高機能・高性能
防爆
微小・極微小

カタログ

特長

製品仕様

ドキュメント

特長

●日本製円ギア容積流量計
●高圧仕様（35MPa）
●堅牢設計
●油圧プロセスに最適
●コンパクト設計で装置への組み込みに最適

アプリケーション例

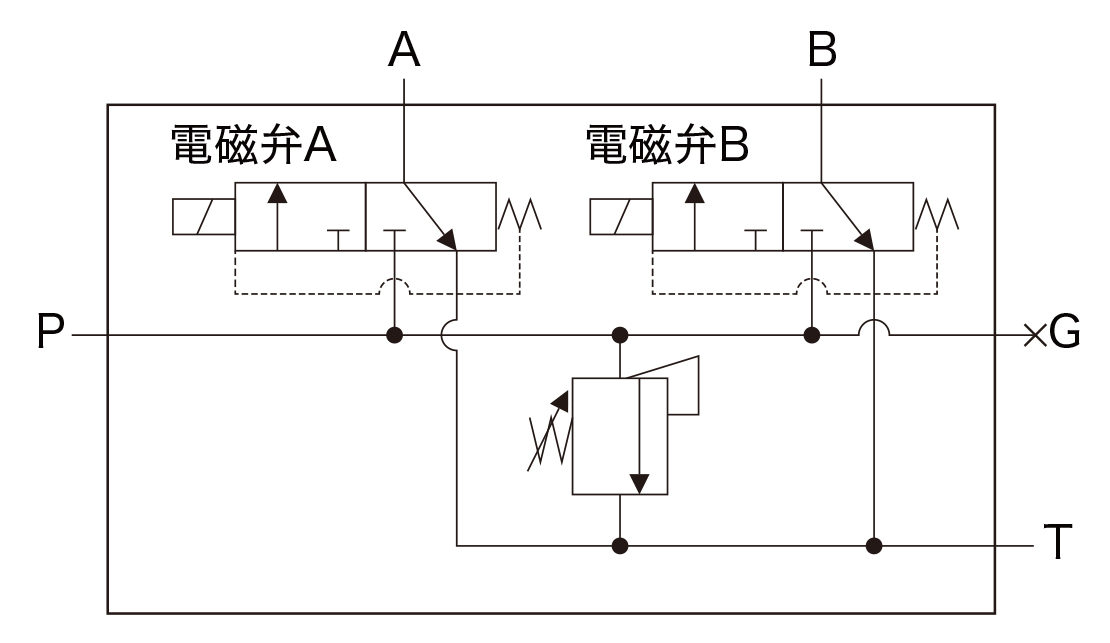

●油圧機器性能試験

バルブ、ポンプ、シリンダなどの油圧機器の性能試験に最適

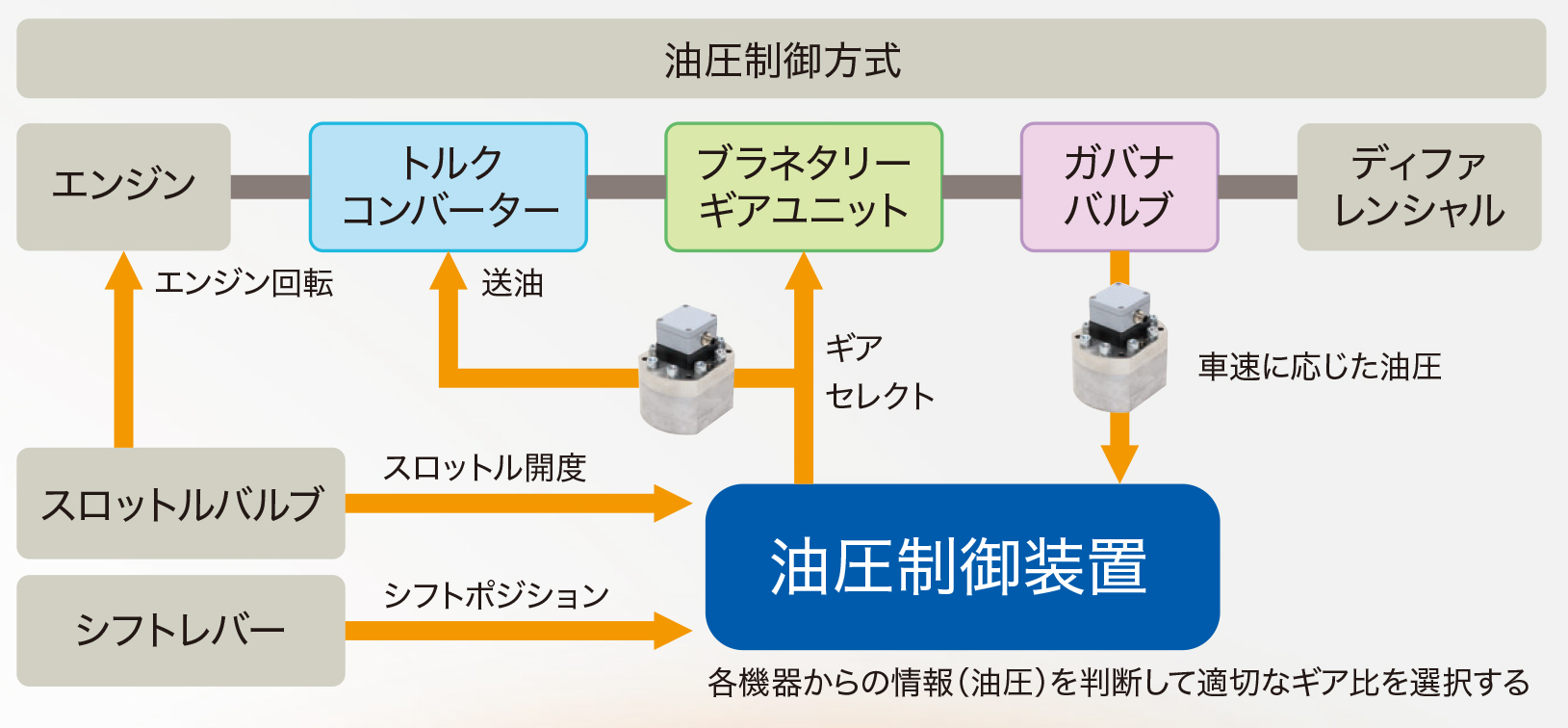

●オートマチック変速機性能試験

オートマチックトランスミッション、エンジンオイルの性能試験装置用に最適

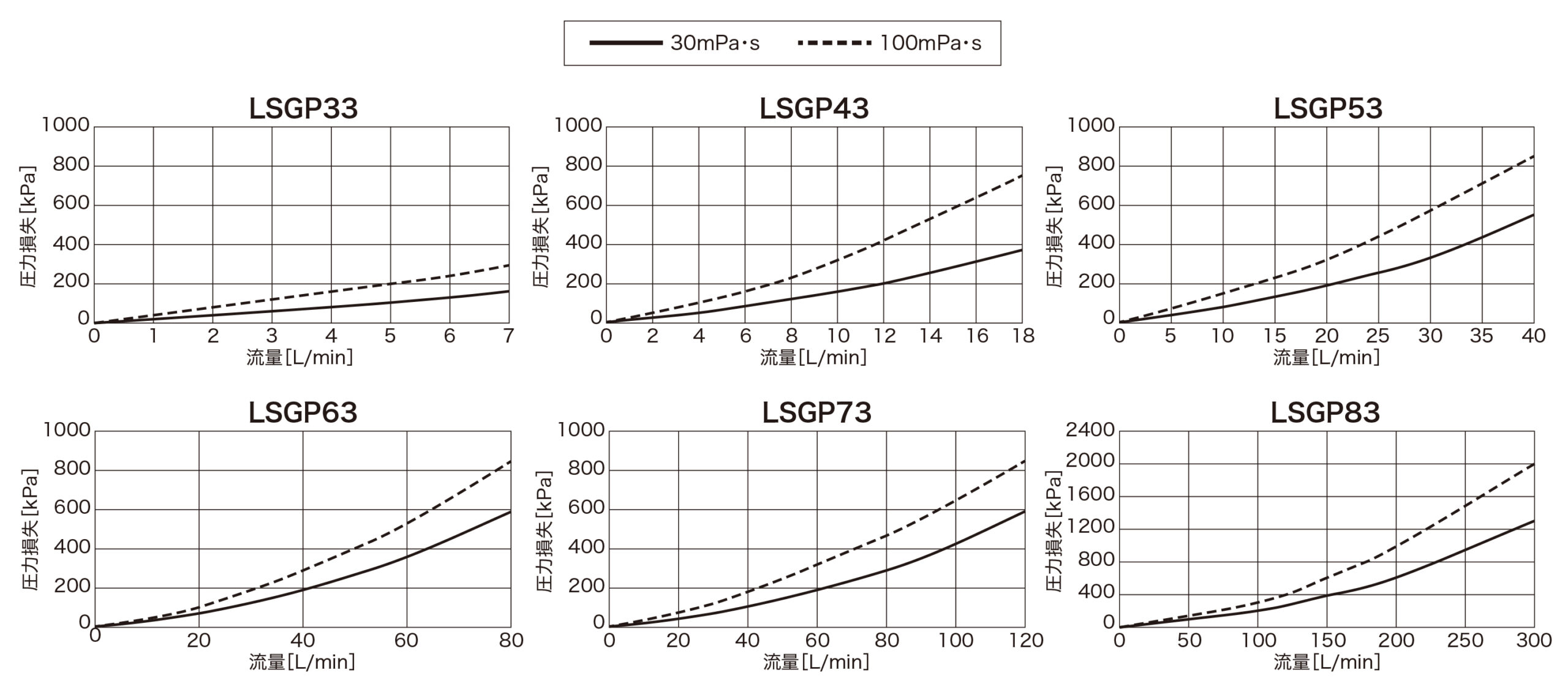

圧力損失

設置条件

●取付姿勢

本流量計は設置の取付姿勢に制限はありません。

●配管要領

（1）円ギア流量計のセンサ部は、近接センサを使用していますので、外部磁束を非常に嫌います。従って、外部磁束の影響を除くため、
モータや発電機などの強磁界および強電界を発生する機器ならびに導線から5m以上離した場所に設置してください。
（2）電気トレースをする場合は、弊社までご相談ください。
（3）保温する場合、保温材が変換器にかからないようにしてください。

●配線要領

回路設計上、本器は筐体とCOM.（電源の一電位）が共通となります。

適用流体

硬化剤

作動油

その他

主な仕様（本体仕様）

形式	LSGP33	LSGP43	LSGP53	LSGP63	LSGP73	LSGP83
分称分離能	0.1000mL/P	0.2000mL/P	0.4000mL/P	1.000mL/P	2.000mL/P	5.000mL/P
精度	±0.5％RD
最高許容圧力	35MPa
温度範囲	0～120℃
接続（※1）	φ9（Rc1/4）	φ9（Rc1/4）	φ16（Rc1/2）	φ16（Rc1/2）	φ16（Rc1/2）	φ30（Rc1・1/4）

※1：カッコ内はGM用サブプレート（オプション）を使用した場合

流量範囲、フィルタサイズ

単位：L/min

形式	標準流量範囲（※1） 30mPa・s以上1000mPa・s以下	最大流量範囲（※2） 100mPa・s未満	低粘度流量範囲（※3） 1.5mPa・s以上30mPa・s未満
LSGP33	0.03～7	0.03～10	0.2～7
LSGP43	0.09～18	0.05～18	0.3～18
LSGP53	0.2～40	0.1～40	0.5～40
LSGP63	0.4～80	0.2～80	1～80
LSGP73	0.7～120	0.4～150	2～120
LSGP83	1.8～300	1～300	4～300

※ 1：精度を保証する流量範囲となります。
※ 2：流量計が動作可能な流量範囲となります。
※ 3：低粘度流体使用時において動作可能な流量範囲となります。

変換器仕様

電源仕様	10～28VDC
出力仕様	電圧パルス（1/0 = 電源電圧-2V/1V）シングルセンサ：単相出力ダブルセンサ：二相出力（位相差90°）
消費電流	シングルセンサ：15mA ダブルセンサ：20mA
防爆	非防爆
