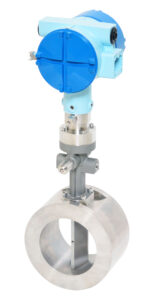

EXデルタⅡ(標準、スマートタイプ)

形式:VXU, VXT, VXW, VXF, VXR, VXJ, VXL, VXM

液体

気体

蒸気

EXデルタⅡ(標準、スマートタイプ)_渦流量計

EXデルタⅡ(標準、スマートタイプ)_渦流量計

本器は、各種補正演算、レンジや各種係数を呼出し、設定、変更、自己診断やループチェックのできるインテリジェント機能を搭載。さらに、通信より、各パラメータの設定、呼出しはスマートコミュニケーションユニット(EL2310)で行うことができ、かつ上位コンピュータとの通信も可能としたスマート形渦流量計です。
センサ部は、固定形と、リプレーサブル形があり、リプレーサブルセンサは、ラインの流れを止めることなく、センサの点検・交換が可能です。

  • 高機能・高性能
  • 高温・低温対応製品
  • 防爆
特長
製品仕様
ドキュメント

主な特長

●2線式伝送を実現、計装コストの低減やシステムの簡略化が図れる
●データ設定が容易
●メンテナンス性に優れ、保守コストの削減により安全性の増進が図れる
●配管に設置したままで、レンジ設定、パラメータ設定、校正などの保守作業が可能

適用流体

ガソリン

灯油

軽油

重油

液状食品

一般化学液体

空気

窒素

その他

主な仕様

機種 標準 ダイヤ
呼び径 ウエハ形 10~150mm(蒸気用は15mm以上) 15~80mm
フランジ形 15~300mm 50、80mm
適用配管径
流量範囲 液体(水) 0.2~2510m3/h(11形式)
(※印は10mmで精度±2%FS)
0.8~172m3/h(5形式)
気体(0.2MPa空気) 2~15000m3/h(11形式)
(※印は10mmで精度±2%FS)
蒸気(0.5MPa飽和蒸気) 0.02~47.6t/h(10形式)(15mm以上)
適用流体 液体、気体、蒸気 液体
使用温度範囲 -30~+300℃
-30~+460℃(リプレーサブルセンサの高温用)
フランジ規格 JIS 10、20、30K ASME/JPI 150、300、600
最高使用圧力 4.51MPa(フランジ規格およびフランジ材料による)
精度 表わす量の±1%またはフルスケールの±1%
電源 DC電源または電池駆動
本体材料 SUS316またはSCS14A
構造 防爆または非防爆、IP66(DC電源)、IP65(電池駆動)
出力 アナログ、パルス

製品カタログ

一般仕様書

※ダウンロードには、アンケートのご入力・認証が必要となります。

GBD642-14
