ALTImassⅡ TypeU(高精度形)

形式:CA

液体

気体

蒸気

最適化、統一化設計にもとづく究極のU字形フローチューブ

標準的な流量計測に加え、微少流量計測、短時間充填などの用途においても高精度に質量流量を計測できる高機能形コリオリ流量計です。
高機能変換器(自己診断機能、大画面表示、タッチ操作による現場での設定変更が可能)を搭載し、パラメータバックアップ機能により変換器交換が容易に行えます。

  • 高機能・高性能
  • 高温・低温対応製品
  • 防爆
  • 微小・極微小
特長
製品仕様
ドキュメント

メンテナンス機能の充実化

● ゼロ点調整機能(前面キー操作のステータス入力に加え、変換器に押しボタンを完備)
● エラーロギング機能
● 時計機能(電源投入からの累積時間を変換器内に保存)
● 工場出荷パラメータのリロード機能
● 表示ユニットへのパラメータバックアップ機能

自己診断機能の充実化

● 流量計のステータス状態を2色のバックライト(白、オレンジ)と2つのLED(赤・緑)で表現
● 入力信号(センサー)の断線チェック
● 配管振動チェック
● 変換器の温度監視

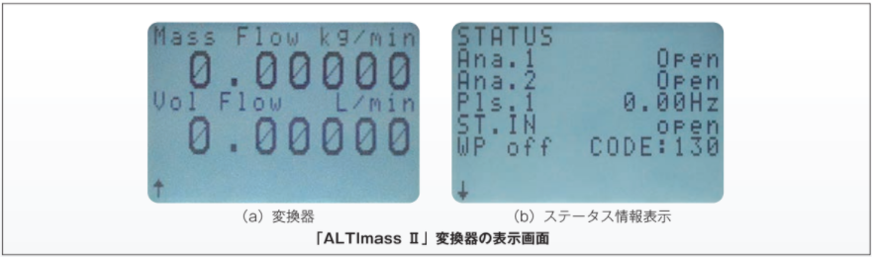

大画面!現場での設定変更が可能

表示画面は、大画面で見やすくバックライト機能を付けることで暗い場所での設定も容易

ゼロ点安定性誤差の向上

●従来

●ALTImass、ALTImassⅡシリーズ(Type U)

高い密度精度

高いレベルな密度計測により安定した密度計測を実現し、高い密度精度を実現

高速応答

リアルタイム処理の高速応答により流量変化への追従性が高く、短時間バッチ計量

3線式パルス出力結線が可能(DC 電源仕様)

● 既設3線式流量計からの更新に最適
● 既設3線ケーブルが使用可能

主な仕様

形式 CA00A、CA001、CA003、CA006、CA010、CA015、CA025、CA040、CA050、CA080、CA100、CA150、CA15H、CA200、CA20H、CA250
呼び径 1/4″、10mm、15mm、25mm、40mm、50mm、80mm、100mm、150mm、200mm、250mm
接 続 JIS 10、20、30、40、63KRF
ASME 150、300、600 RF、JPI 150、300、600 RF、DIN PN 10、16、25、40RF、ヘルール、ねじ込み
適用流体 液体、気体
流量範囲 0~2800000kg/h(16形式)
精度 流量 液体 表わす量の±0.1%(CA003~CA200)
表わす量の±0.1%±ゼロ点安定性誤差(CA20H~CA250、高温形)
表わす量の±0.2%(CA00A、CA001)
表わす量の±0.2%±ゼロ点安定性誤差(高圧形)
気体 表わす量の±0.5%±ゼロ点安定性誤差
密度 液体 ±0.0005g/mL(CA003~CA250)
±0.003g/mL(CA00A、CA001、高温形)
±0.004g/mL(高圧形)
使用温度範囲
(防爆仕様により異なる)
標準形:-200~+200℃(全形式対象)
高温形:-40~+350℃(CA025~CA150)
極低温形:-200~+50℃(CA025~CA250)[防爆取得モデル]
最高使用圧力 接続規格により異なる
接液部材料 SUS316L、SUS316L+AlloyC、AlloyC
防爆仕様 TIIS

製品カタログ

一般仕様書

※ダウンロードには、アンケートのご入力・認証が必要となります。
