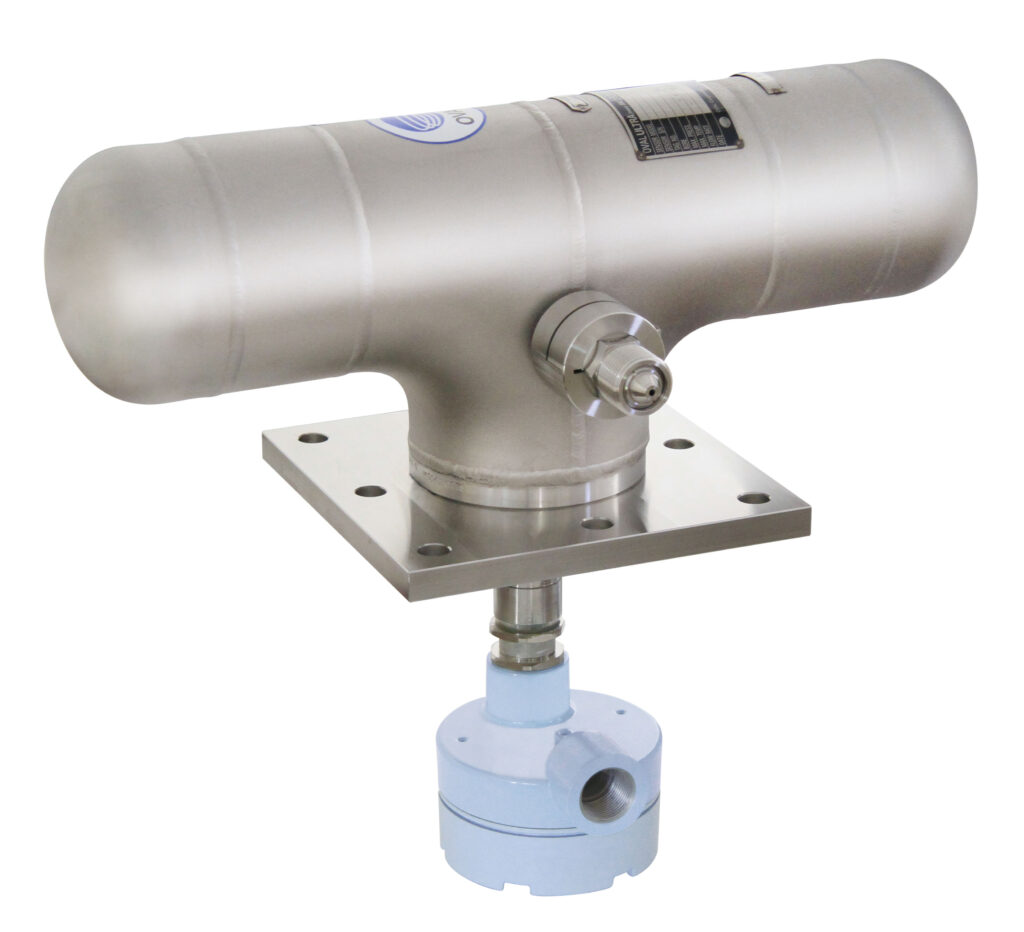

ALTImassⅡ（超高圧形・120MPa 水素対応）

形式：CA

液体

気体

蒸気

本器は、オーバルが永年培ったコリオリ技術を基に、ユーザーニーズを凝縮した、より高性能で使いやすく、高い安全性を備えた超高圧形コリオリ流量計です。

高温・低温対応製品
防爆

カタログ一般仕様書

特長

製品仕様

ドキュメント

主な特長

●燃料電池車（FCV）、水素ステーションの普及に向け、高まる高圧化のニーズに対応
●最高使用圧力120MPa、水素対応
●幅広い流量範囲（2.4～300Kg/h）
●接液部に溶接箇所はなく、高圧ガスの計測に適した信頼性の高い構造
●液体、気体に使用でき、広い流量範囲を、低い圧力損失で高精度計測
●質量流量の他に温度を高精度に計測
●流路に分岐が無く、洗浄性に優れた構造

適用流体

水

水素

その他

主な仕様

呼び径		9/16″
適用流体		液体および気体
流量範囲		2.4～300kg/h
質量流量範囲	精度	許容最大流量の±0.05％（9.6kg/h未満）
	精度	表わす量の±0.5％（9.6kg/h以上、300kg/h以下）
	再現性	許容最大流量の±0.025％（9.6kg/h未満）
	再現性	表わす量の±0.25％（9.6kg/h以上、300kg/h以下）
防爆構造		防爆または非防爆
防塵・防水構造		IP67
変換器構造		一体形、分離形、ラックマント形
温度範囲	構造定格	－40℃～＋130℃
最高使用圧力		120MPa（at 93℃以下）
材料	接続部	TPXM-19 UNS S20910 SA-312
材料	ケース	SUS304
電源		ACまたはDC電源
出力		流量、温度、ステータス
