バッチカウンタ(非防爆形)

形式:EL1812

流量計およびバルブと組み合わせて、一定量の流体を計量します。ワンチップマイコンを搭載し、多くの機能を持った小形軽量の使いやすいバッチカウンタです。
化学、食品、塗料工場などにおける流体の混合工程、添加工程、タンク間移送、出荷工程などの合理化、省力化に貢献します。

特長
製品仕様
ドキュメント

主な特長

●操作が容易です。

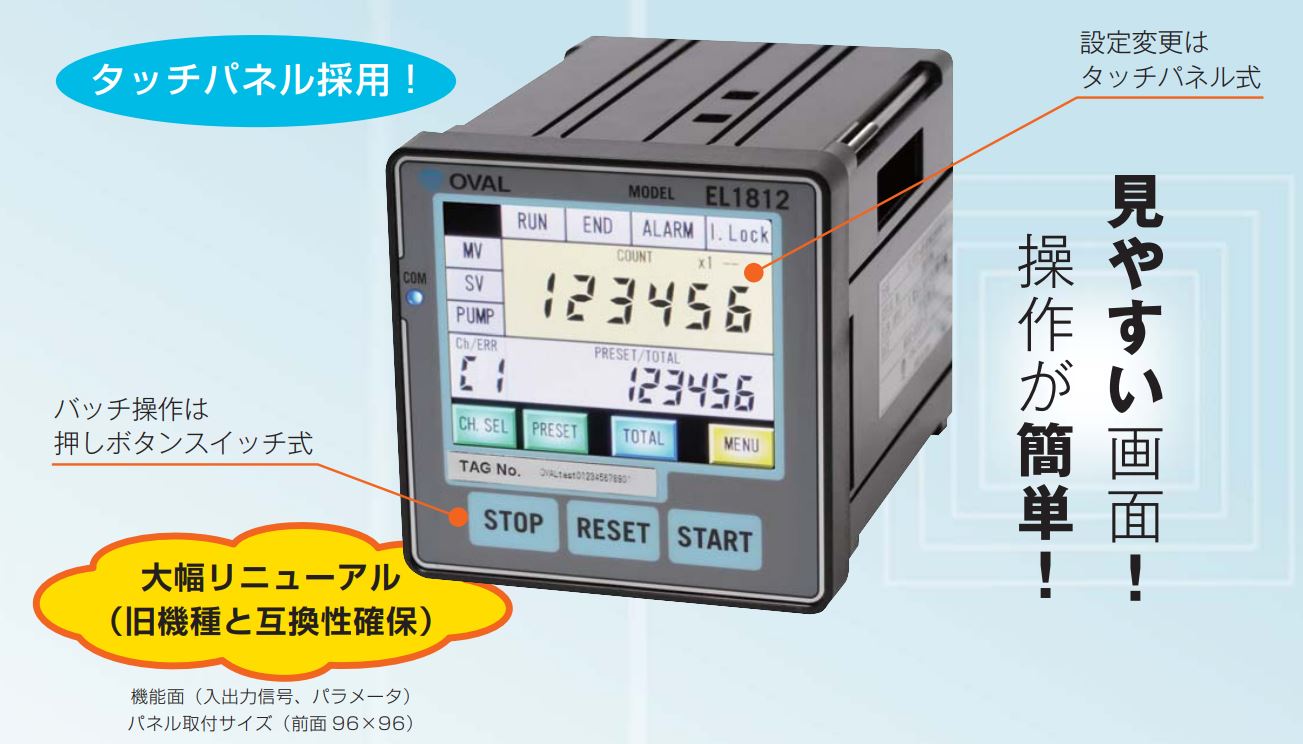

 ①バッチ量の設定、スタート、ストップ、リセットは、計器前面のタッチパネル、および押しボタンによって行いますので、確実な操作ができます。
 ②表示部は3.5インチのタッチパネル付カラーLCDモジュールを実装し、小形ながらも見やすくしています。
 ③スタート、ストップ、リセットは押しボタン操作、バッチ量設定はタッチパネル操作と分けることで、誤操作を防止します。
●誤設定を防止できます。
 タッチパネル操作により、9 種類のあらかじめ登録してあるバッチ量を読み出すことが可能なため、誤設定を防止することができます。
●正確な定量制御ができます。
 ①バルブを 2 段で開閉する操作信号を出力しますので、正確な定量計量ができます。
 ②行過ぎ予測量を設定することで、バルブの応答遅れによる行過ぎ量を補正できるため、正確な定量動作ができます。
●システムの構成が容易になります。
 外部からの信号でスタート、ストップ、リセット操作ができ、かつバッチ完了出力を得ることもできますので、他の制御システムとの連動が容易です。
●プロセスの安全が確保できます。
 ①バルブ操作は、2 段開、2 段閉で行いますので、運転開始時の配管内、またはタンク内における静電気の発生を防止し、
  バルブ閉止時の水撃作用による配管ショックを防止します。
 ②プロセスに何等かの異常が発生して、パルスが入力されない場合、設定されたバッチ量を超えて漏れた場合、アラーム信号が出力されます。
●信頼性に優れ、メンテナンスも容易です。
 ①内部構成は、ユニット化されているため、信頼性に優れ、メンテナンスも容易です。
 ②入出力系統は、フォトカプラ / リレー等により、全てアイソレートされています。
 ③電源 OFF 時には FeRAM へ積算値、および各設定値が保持されます。

主な仕様

形式 EL1812
結合流量計用電源 13.5VDCまたは24VDC
表示 バッチ設定値、バッチ量、累積積算値、他
入力信号 流量(パルス)、外部操作
出力信号 バルブ操作、バッチ完了、アラーム、
流量パルス、ポンプ操作
機能 スケーラ、分周設定
周囲温度 -10~+50℃
構造 非防爆
電源 AC電源

製品カタログ

一般仕様書

※ダウンロードには、アンケートのご入力・認証が必要となります。

GEB309-6

EL1812
