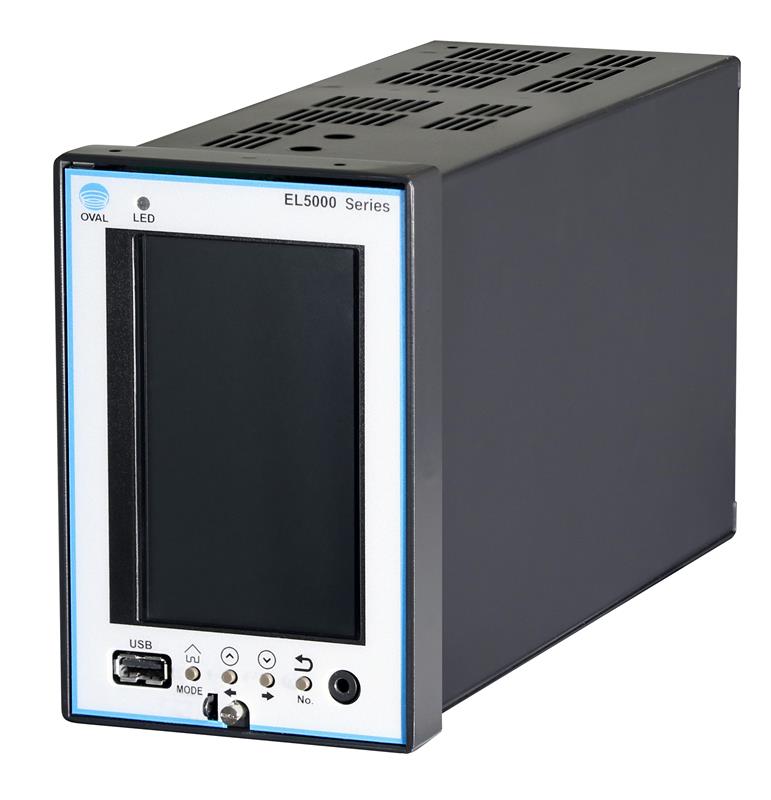

気体温度圧力補正用流量演算器（質量換算）

形式：EL5200

この演算器は高精度化が要求されている気体の計測に対応すべく開発された
デジタル計器です。各種流量計などの気体の流量、信号および、温度、圧力入力を
受けて、基準状態の体積に補正演算し、積算することができます。

JIS M8010に基づいた補正の他、温度・圧力の2次関数としての補正計数Xを使用することも可能で、自由度の高い補正演算を有します。また、アナログ出力を装備し、
瞬時流量（器差・温度補正後）出力も得られます。流量入力と圧力入力のみ与える
仕様においては、温度値固定の圧力補正器として演算することも可能です。

一般仕様書

特長

製品仕様

ドキュメント

主な特長

1. 大型カラー液晶でのタッチ操作が可能となり、直感的なパラメータ設定や操作を行えます。また表示画面のカスタマイズ機能を有しており、
点検時に確認しない項目を非表示とするなど、読取間違いを予防することが出来ます。

2. Modbus通信に対応し、積算値等の各種測定値・イベントログの読出し、各種パラメータの書き込みが可能です。

3. 内部に保存した各種パラメータ、イベントログ等をUSBメモリに取り出すことが可能です。

主な仕様

種類		気体温度圧力補正用流量演算器（質量換算）
形式		EL5200
表示		積算流量（補正前・補正後)、瞬時流量（補正前・補正後）、温度、圧力他
入力信号		流量、温度、圧力
出力信号		パルス、アラーム、アナログ
演算範囲	温度	測温抵抗体（Pt100Ω)／範囲：−50 〜＋350℃ アナログ（4～20mADC/1 〜 5VDC）／範囲：−50 〜＋350℃　標準スパン：200℃
演算範囲	圧力	±0.1% of SPAN
演算精度	補正後積算流量	1/2Pmax. 〜 Pmax／±0.2％ of R.D 1/5Pmax. 〜 Pmax／±0.5% of R.D
	温度	測温抵抗体（Pt100Ω）:±0.2℃ アナログ（4 〜 20mADC/1 〜 5VDC）:±0.1％ of SPAN
	圧力	±0.1% of SPAN
周囲温度		−10 〜＋50℃
消費電力		20W Max
電源		ACまたはDC電源
