液体用電池駆動式
クランプオン形超音波流量計
クランプオン方式により
工事が不要！
配管の外側に取り付けて流量を測定するため、
配管の切断が不要で、配管工事費を大幅に節減します。
さらに、流量計による圧力損失がないので、
エネルギーやコストの損失をカットすることができます。
クランプオン方式により
配管を切らずに取付けができ、
1機種で25～100Aまでの
8口径を計測可能！
一般的に一体型のクランプオン形超音波流量計では
1機種1～2口径の計測が可能となっていますが、

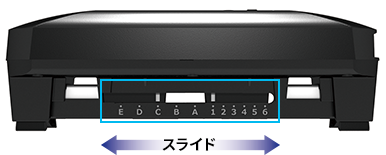

UC-1はセンサ位置スライド機構により、1機種で25～100Aの
8口径（25、32、40、50、65、80、90、100A）を計測可能です。
簡単操作による
センサスライド位置の決定
センサスライド位置は配管仕様と流体仕様を入力するだけで簡単に決定・表示されます。
❶ 配管仕様の入力
規格／手動／簡易の3パターンから設定できます。
規格から選択
手動入力
音速、外径、厚さ、
ライニング情報
簡易設定から
選択
❷ 流体仕様の入力
プリセット/手動の2パターンから設定ができます。
プリセットから
選択
手動入力
流体の音速、
動粘性係数
❸ センサ位置決定
表示されたセンサ位置にセンサをスライドし、
配管に取り付けとなります。
流量計を取り外さずに
流量方向を変更可能
流量方向の変更は配管に取り付けた後でも、
流量計を取り外さずに、表示部操作により簡単に
変更ができます。
計測原理（超音波伝搬時間差方式）

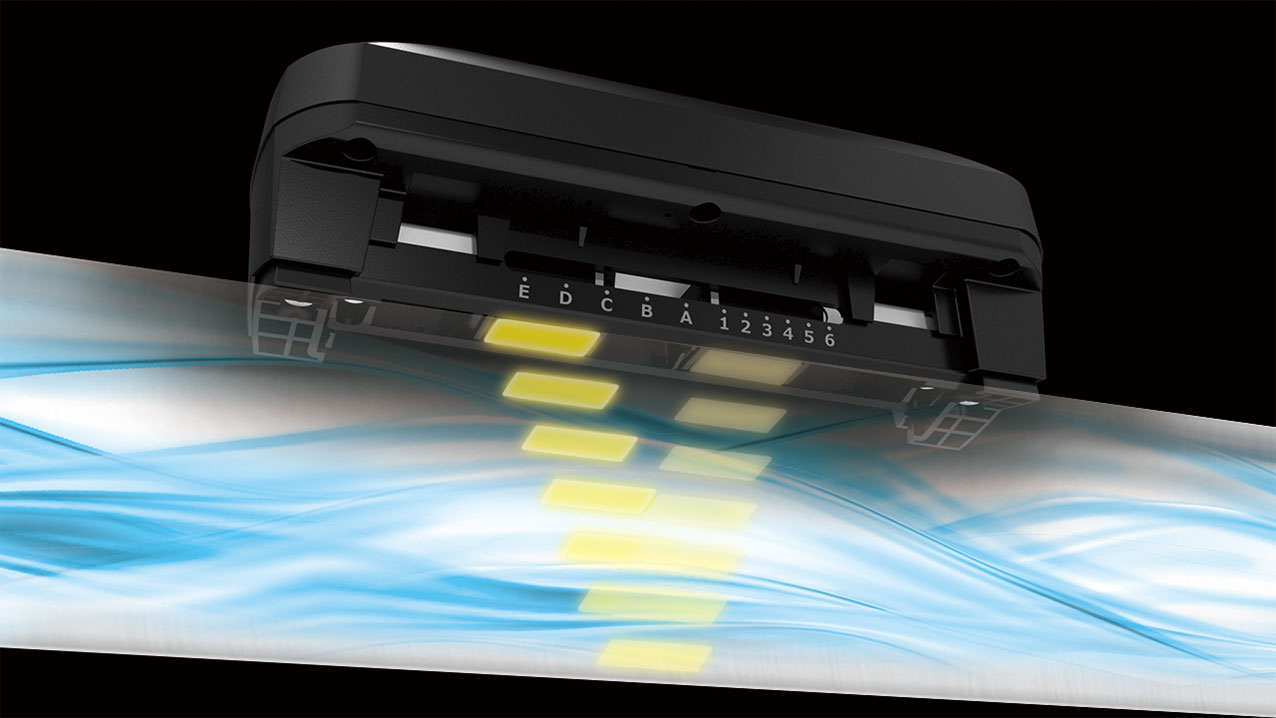

センサから超音波を発信します。
発信された超音波は流れに逆らうと遅く伝わり、逆に流れに従うと速く伝わります。
管内の流体を斜めに横切って交互に超音波を送受信し、
2つの超音波の伝搬時間の差を流量に換算します。
超音波は物質を透過して伝搬するため、
配管の外側に取り付けて配管内部の流量を測定することができます。
無線通信機能（ミスター省エネ）内蔵！
ケーブル敷設不要で簡単に遠隔監視・
一元収集可能！
高所や暗所等の検針しずらい場所や、
ケーブルの敷設が難しい場所に最適！
従来の「現場巡回記録」に起因するコスト（労力）や
リスク（記録ミス）を根本的に解決できます。
WiFi環境やクラウド費用等も不要
究極に「かんたん＆安価」に流量遠隔監視システムが構築可能。
「パネルマウント形積算計」や「流量監視パッケージ（USB親機＋無償PCアプリ）」を
ご活用いただくことで大掛かりなシステム導入は不要で直ぐに無線計測が可能です。
よく飛ぶ920MHz無線
通信距離は見通し100m以上！中継機の追加で更に延長も可能。
(注)実際の無線通信距離は環境により異なります。
※ミスター 省エネはセイコーインスツル株式会社の登録商標です。
- ●PC不要で事務所や盤で現場表示可能な親機
- ●上位システムの構築が不要
- ●1台で最大10台の流量ノードを無線接続可能
豊富な【親機】【ゲートウェイ】の
ラインアップにより、
用途に合わせて流量信号を活用可能
パネルマウント形積算計
USBベース（パソコン等）
Ethernetベース
各種ゲートウェイ
豊富な無線センサの
ラインアップにより、
用途に合わせて流量信号を活用可能
温度・湿度・照度
屋内の温度・湿度・照度を見える化
低温度
冷凍冷蔵庫に最適な温度センサで、－30℃～60℃まで計測可能
人 感
赤外線センサで人を検知し、検出回数を見える化
流量パルス
流量計（他社製も可）からのパルス信号を流量情報に変換し、積算流量・瞬時流量・アラーム等を無線送信
耐圧防爆タイプ
流量パルス信号、アナログ信号、温度信号、Modbus/RTU、中継機をラインアップ
電 流
設備や機器の電力監視、予兆保全にも最適で、測定電流から動作電源を取得するエナジーハーベストタイプ。
振 動
加速度、速度、変位、温度測定から得られる振動データを取得し自動監視し、取得データを解析することで、生産設備が故障する振動変化の予兆を検知
パルスカウント
ガス、水道、電力等の各種センサから出力されるパルスを検出し、積算値データを無線で通信
デジタル信号・アナログ信号
工場やプラントにある既設メータのデジタル信号・アナログ信号を無線送信デジタル信号入力に応じたデジタル出力を行い発停制御、リモート監視が可能
Modbus/RTU
Modbusプロトコルを有する機器と接続し、無線ネットワーク経由での空調機等の無線制御や、RS-485の無線化が可能
内蔵電池で長期間稼働が可能！
内蔵電池駆動（電池寿命：10年※）により、
外部電源が不要のため、電気工事費を削減できます。
無線出力タイプ（無線通信周期1分）でも
電池寿命10年※となっています。
※電池寿命はご使用環境により変動します。
また、電池寿命=製品寿命となります。
内蔵電池の消耗は流量計表示部及び、
無線通信（ミスター省エネ）にて確認することができます。
流量計表示部
無線通信（例：無償PCアプリの場合）
手締め樹脂バンドにより
ドライバー等の取付工具が不要！
固定金具やグリスが不要のため、流量計UC-1と付属の取り付けバンドのみで
誰でも簡単に取り付けができます。
樹脂バンドのため、手を切るなどの怪我をする心配がありません。
一般的な金属バンドでも対応可能です。
▶︎
▼
手締め
樹脂バンド
詳しくは、カタログ・一般仕様書をダウンロード
もしくはお問い合わせください。
